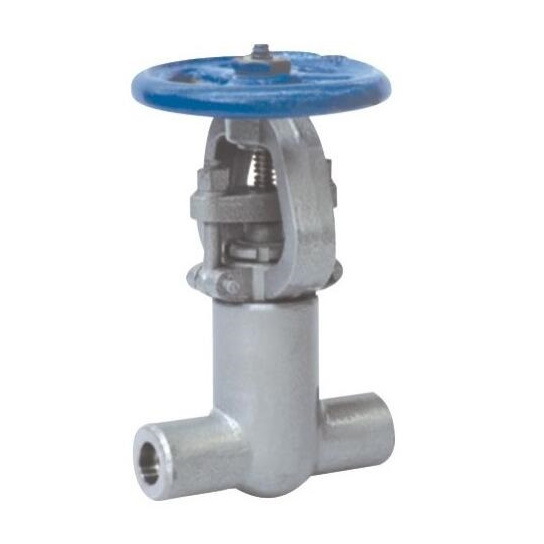

壓力自緊密封閥蓋鑄鋼閘閥Z61Y

產品詳情

【Z61Y壓力自緊密封閥蓋手輪的操作鑄鋼閘閥介紹】

Z61Y壓力自緊密封閥蓋手輪的操作鑄鋼閘閥啟閉件是剛性實心閘板，閘板的運動方向與流體方向相垂直，可作全開或全關用，閥體采用整體鍛造，非常適合高溫高壓工況用。閘閥流體阻力小，密封面受介質的沖刷和侵蝕小，開閉較省力，介質流向不受限制，不擾流、不降低壓力，形體簡單，結構長度短，制造工藝性好，適用范圍廣。

【Z61Y壓力自緊密封閥蓋手輪的操作鑄鋼閘閥特點】

1、中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好支管兩端為焊接連接適應不同的接管要求。

2、閘板和閥座的密封面采用司太立( stellite )鈷基硬質合金堆焊而成運動密封硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好使用壽命長。

3、閥桿經調質和表面氮化處理-有良好的抗腐蝕性和抗擦傷性。

【Z61Y壓力自緊密封閥蓋手輪的操作鑄鋼閘閥零件材料】

名稱		閥體、閥蓋	閘板、密封面	閥桿	閥桿螺母	填料
Z61Y-100/160	C	鍛鋼	鉻不銹鋼堆焊硬質合金	鉻不銹鋼	鑄鋁青銅	夾銅絲石棉盤根
	P	鍛不銹鋼
	I	鍛Cr5Mo

【Z61Y壓力自緊密封閥蓋手輪的操作鑄鋼閘閥性能參數】

公稱壓力 PN/MPa Nominal pressure	試驗壓力/MPa Seal test
公稱壓力 PN/MPa Nominal pressure	殼體強度試驗 Shell strength	上密封試驗 Back seal test	密封試驗 Seat test
1.0	1.5	1.1	1.1
1.6	2.4	1.8	1.8
2.5	3.8	2.8	2.8
4.0	6.O	4.4	4.4
6.4	8.6	7.O	7.0
1O.O	15.O	11.O	11.O

【Z61Y壓力自緊密封閥蓋手輪的操作鑄鋼閘閥外形尺寸】

NPS	縮徑	³/8	¹/2	³/4	1	1¹/4	1¹/2	2	/
NPS	全徑	/	³/8	¹/2	³/4	1	1¹/4	1¹/2	2
L		92	111	111	120	120	140	178	210
H（開）		169	197	197	236	246	283	330	354
W		100	125	125	160	160	180	200	240
重量	螺栓式	2.5	4.3	4.2	6.6	8.8	12.5	17.2	23.5
重量	焊接式	2.4	4.2	4.0	6.3	8.7	12.1	17.2	22.0

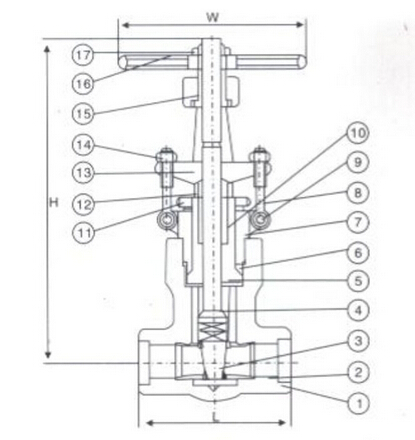

【Z61Y壓力自緊密封閥蓋手輪的操作鑄鋼閘閥結構圖】
